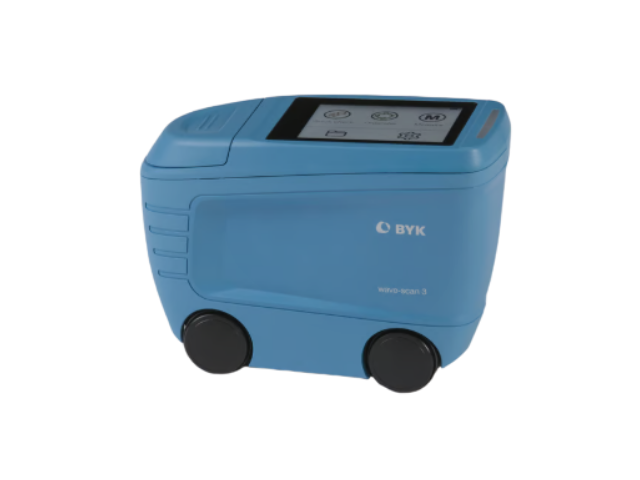

고광택 도장면의 오렌지필 및 DOI(Distinctness of Image) 측정에 사용하는 장비
레이저 광원을 이용하여 표면의 광학 프로파일을 스캔하고 구조 스펙트럼(Wa~We)을 분석

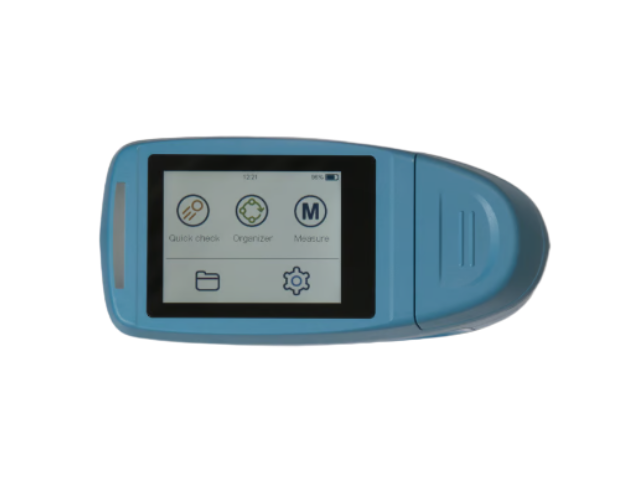

2.8인치 정전식 컬러 터치 디스플레이 적용
스마트폰과 유사한 터치 및 스와이프 기반 인터페이스 지원
Pass / Fail 판정 기능 지원

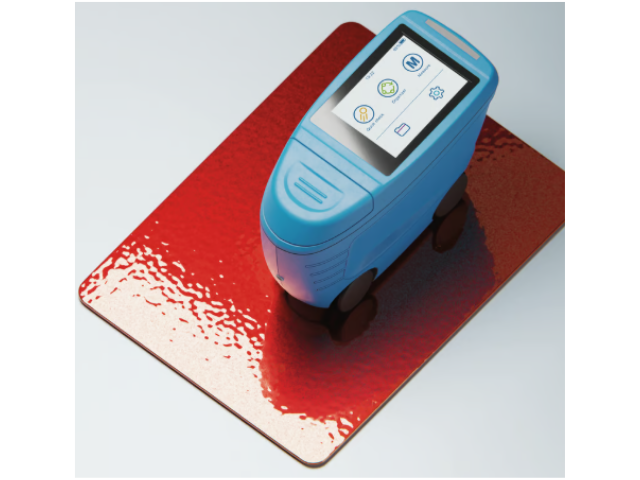

고광택 표면의 웨이브 및 DOI 평가 가능
평면 및 곡면(radius > 50 cm) 측정 가능
smart-chart 소프트웨어를 통한 데이터 분석 및 문서화 지원
도킹 스테이션을 통한 충전 및 데이터 전송 가능
WiFi 옵션 지원
최대 1000회 측정 가능한 충전식 Li-Ion 배터리 적용

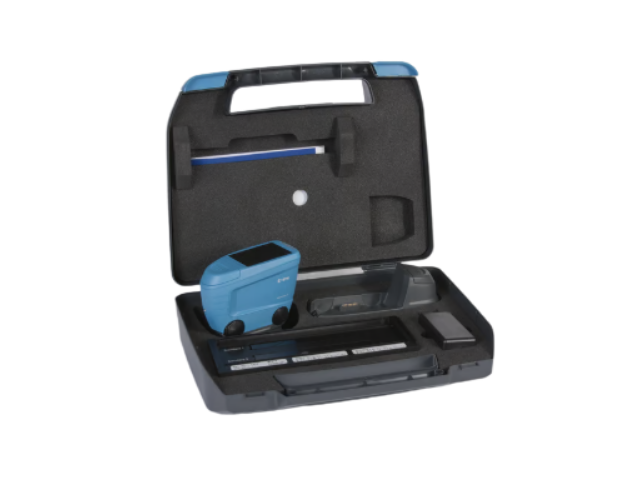

Instrument
Checking tile (7408)
Docking station with USB cable (7401)
smart-process Software with 2 Licenses for download (4831)
2 rechargeable Li-Ion battery packs (7402)
Certificate
Manual
Carrying case
1-day training

모델명	wave-scan 3
Catalog Number	7403
Application	High gloss surfaces, du < 40, linear range
Structure Spectrum	du < 0.1 mm / Wa 0.1-0.3 mm / Wb 0.3-1 mm / Wc 1-3 mm / Wd 3-10 mm / We 10-30 mm
Repeatability	4% or > 0.4
Reproducibility	6% or > 0.6
Object Curvature	radius > 50 cm
Scan Length	5 / 10 / 20 cm
Resolution	375 Points/cm
Minimum Sample Size	35 mm × 150 mm
Light Source	Laser diode, LED
Laser Energy	< 390 μW (Laser class 1)
Memory	10,000 readings in 1000 test series
Interface	USB port, WiFi optionally
Display	2.8 in capacitive color touch display
Languages	DE, EN, ES, FR, IT, JA, RU, ZH
Power Supply	rechargeable Li-Ion battery pack
Battery Capacity	up to 1000 readings depending on usage
Weight	0.7 kg
Operating Temperature	10 - 40 °C
Storage Temperature	0 - 60 °C
Relative Humidity	up to 85 % at 35 °C non-condensing
Dimensions	15 × 7 × 11 cm
